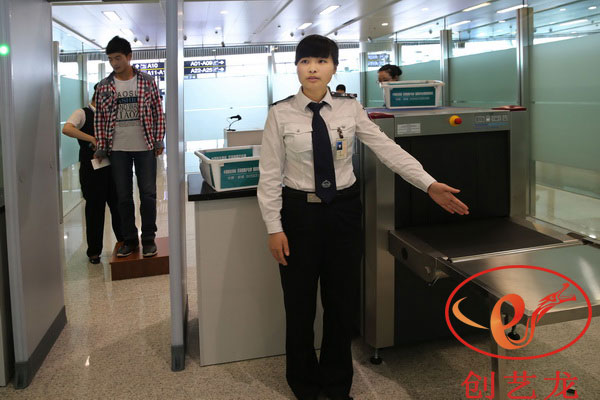

安檢門和X光安檢機的作用

　　安檢門是一種檢測人員有無攜帶違禁金屬物品的探測裝置，又稱金屬探測門。主要應用在進入人員較復雜的公共場所來檢查人身體上隱藏的金屬物品，如槍支，管制刀具等違禁物品，因?yàn)榘矙z門已事先根據金屬違禁物品的重量、數量或形狀預先設定好了參數。當被檢查人員從安檢門通過時，人身體上所攜帶的金屬違禁物品超過安檢門設置的總量時，安檢門即刻報警，并顯示造成報警的金屬所在區位，讓安檢人員及時發現該人所隨身攜帶的金屬物品。

　　X光安檢機主要是對除人體以外的行李、物品等進行透視性的掃描，從而來發現隱藏在里的危險物品，借助于輸送帶將被檢查行李送入X射線檢查通道而完成檢查的電子設備。行李進入X射線檢查通道，將阻擋包裹檢測傳感器，檢測信號被送往系統控制部分，產生X射線觸發信號，觸發X射線射線源發射X射線束。一束經過準直器的扇形X射線束穿過輸送帶上的被檢物品，X射線被被檢物品吸收，最后轟擊安裝在通道內的雙能量半導體探測器。探測器把X射線轉變?yōu)樾盘?hào)，這些很弱的信號被放大，并送到信號處理機箱做進一步處理。此技術廣泛用于公共安全檢測違禁品的行業。

裝安檢門和X光安檢機必要性

　　為了提高公共場所的安全性：在當今社會經濟的飛速發展背后，國內治安環境受如：恐怖份子、極端份子、西方勢力、分裂主義等眾多不安因素的影響。給我們的社會治安和公共場所安全保衛工作帶了嚴峻挑戰。在這些場所，人員眾多且復雜，經常會有不法分子攜帶刀槍、各類炸彈等違禁物品伺機行兇作案，從而造成重大的人員傷亡和財產損失，也給社會造成極其惡劣的負面影響。為了盡量減少這類流血恐怖事件的發生，安保工作借鑒發達國家科學的管理配以科學有效管理工具勢在必行。金屬安檢門和X安檢機正是其最有效的工具之一，它已廣泛應用于各機關單位等重要的場所，用來防止恐怖襲擊，是經過長時間的實踐檢驗，被證明現目前是最行之有效的安全防范工具之一。

　　為了跟進一步的貫徹王立軍副市長今年來在多次關于全市公共安全會議的講話精神，針對我市目前的一些實質情況，在此懇請各有關單位相關領導：如今安保工作非常時期，重慶泛安公司愿與您攜手為近一步推動“平安重慶、和諧重慶”提供更多、更新、更精的安全檢測設備。

安檢門和X光安檢機應用領域

　　如：機場、公安局、檢察院、法院審判庭、監獄、拘留所、勞教所、戒毒所、政府機關、火車站、汽車站、展覽館、博物館、大使館、銀行、大型會議、體育館、娛樂場所(迪廳、歌舞廳等)、油庫、發電站、廣播電臺、人民來訪接待等。

安檢門和X光安檢機原理及結構

　　安檢門原理由晶振產生3.5-4.95M的正弦振蕩，由分頻器分頻為7.8K左右正弦波，經三極管與線圈進行功率放大后輸入門板(7區)大線圈進行電磁波發射，由門內1-6區線圈分別進行接收。接收后，將接收到的信號與基準信號進行了比較，發現變化后，改變采集卡輸出電平，CPU在300毫秒內對6個區位采集卡數據進行掃描，判斷金屬所在區位并輸出顯示。二、結構 1、門板結構、 機箱、電路板。探測時工作流程 CPU探測→一組紅外被擋→檢測各采集卡數據是否變化→報警→檢測另一組紅外→復位重新探測。

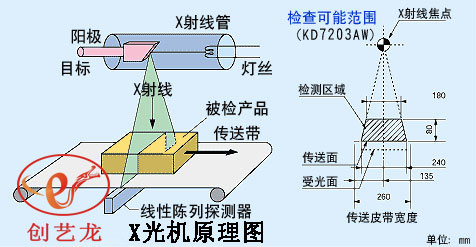

　　X射線安全檢查設備是借助于傳送帶將被檢查行李送入履帶式通道完成的。行李進入通道后，將阻擋光障信號，檢測信號被送至控制單元，觸發射線源發射 X 射線束。一束經過準直器的非常窄的扇形 X 射線束穿透?jìng)魉蛶系男欣钗锲仿涞诫p能量探測器上，高效半導體探測器把接收到的 X 射線變?yōu)殡娦盘?hào)，這些很弱的電流信號被直接量化，通過通用串行總線傳送到工業控制計算機作進一步處理，經過復雜的運算和成像處理后得到高質量的圖像。

安檢門和X光安檢機有電磁輻射嗎?

　　任何電子產品都有一定的電磁輻射。我們的周?chē)泊嬖谥浅６嗟碾姶泡椛洹１热珉娕_(tái)，電視臺，手機塔，變電站，高壓線，電腦，電視，微波爐，電吹風，電磁爐，手機等等。相對這些電子產品來說，安檢門的電磁輻射微乎其微，原因是，安檢門是弱磁場感應技術，功率非常小，是手機接通話時輻射值的百分之一倍;是普通電腦顯示器輻射值的五十分之一倍。所以安檢門電磁輻射是安全的!

　　行李X光安檢儀和醫用X射線診斷儀一樣，都是通過用X光照射被檢測對象以獲得對象內部圖像的，但包裹安檢儀的輻射劑量要遠小于醫用X光診斷，因?yàn)榘矙z的圖像并不需要達到醫療診斷級別的分辨率。實際上，在我們?nèi)粘Ｉ町?dāng)中所使用的X光安檢儀的輻射劑量，比國家標準規定的還要低上許多。以重慶泛安安全器材有限公司生產的X射線安檢設備為例，根據企業官方網站提供的數據，其單次檢查劑量為<0.27μGy/h ，外表面125px處的輻射劑量為0.788μG y/h[4]，約為國家標準規定上限的1/10左右。根據聯合國輻射效應科學委員會報告的數據，一次醫療X光胸透檢查的輻射劑量為50μGy，也就是說，假設把人整個放進這種X光安檢儀里面，要掃描大約100次才能達到一次胸透所接受的輻射劑量———更何況這樣的情況是根本不可能發生的，因?yàn)樵O(shè)備的四周都用了金屬鉛板，射線是不能穿透鉛板的。美國保健物理學會也指出，由于行李X光安檢儀的輻射劑量遠小于醫用X光機，且已經做到了充分屏蔽，即便是孕婦也可安全從事行李X光安檢儀的操作工作。

　　安檢門和X光安檢機可根據用戶要求定做嗎?

　　正廠生產的安檢門外形尺寸及相關技術參數等是有嚴格的限制。現目前我們執行的是公安部制定的最新《GB15210-2003》國家標準，此標準部份項目檢測精度以超過了現有的美國同類設備企業標準;同時環保級別也已超過了大多數歐盟國家。在此標準尺寸基礎上誤差不能大于50mm.所以安檢門是不可以定制非標尺寸的。

　　X光安檢機一般是以通道尺寸來劃分，現在市面已經成熟的機型大致可分為5030、6550、10080、100100等。由于定做要改變X光源發生器尺寸、傳動系統尺寸、成像軟件等一系列部件，由此帶來的定做成本較高，市面上這些款型的設備都能滿足一般的安檢要求，所以X光機可以定做，但最少有人定做。

　　挑選安檢門和X光安檢機的誤區問答

　　1、問：安檢門可以防水嗎? 答：原則上安檢門是不需要防水的，有的商家為了使自己盡可能多銷售安檢門，會回答客戶稱自己的安檢門是防水的可以安裝在露天等任何地方，因?yàn)樗^的防水型安檢門成本并不高，大多都主機蓋板一個上開和下開蓋的區別，所以基本現在所有的廠家生產的安檢門都防水，我個人認為防水型安檢門的意義并不大，安檢門本身就是一種精密的室內檢測設備，如果安裝在露天就改變了安檢門安裝時的初衷，假設被檢測人撐著雨傘過安檢門，那裝安檢門還有什么意義呢!

　　2、問：安檢門靈敏度調整級別是越多越好嗎?答：安檢門的調整級別大多數產品都在100級，而的廠家宣稱自己的設備能調到多少、多級級時，這個和安檢門的質量探測精度無任何影響，調整級別是編程進去的，級別可以無止境的編寫，也可寫成1000、10000等級。比如我們拿長度1米來說，假設一毫米最安檢門的最低級別，假設1米的位置為最高級別，這個如果我們把A、B兩臺安檢門設成10級和100級，當調安檢門A調至5級的時候也就是長度單位1米的一半，當安檢門B調到50級的時候也同樣還是長度單位1米的一半。所以我們有理由認為安檢門的調整級別只是一個同樣大整體的劃分，并沒有多大的實質意義。

　　3、問：X光安檢機是越輕越好嗎?答：不是，因?yàn)閄光安檢機的重量組成部份主要來自X射線發生器周?chē)陀脕?lái)遮擋X射線的鉛板組成，就拿5030型X光機來說吧一般重量在300KG到400KG之間，鉛板大約占60%(根據輻射劑量乘以照射面積再乘以鉛板的厚度得出)，按市場價值計算1KG鉛約35元，那么100KG鉛板原材料，就可以節約成本3500以上。
